LED Dimming Güç Kaynağının Kullanım Şekli ve Dikkat Edilmesi Gereken Noktalar.
2025-12-23
Guangzhou YuxiangDALI ve Triyak 0-10V sunuyorkarartma güç kaynakları. Kullanım sırasında bunları nasıl bağlamalıyız ve hangi özel önlemleri almalıyız?

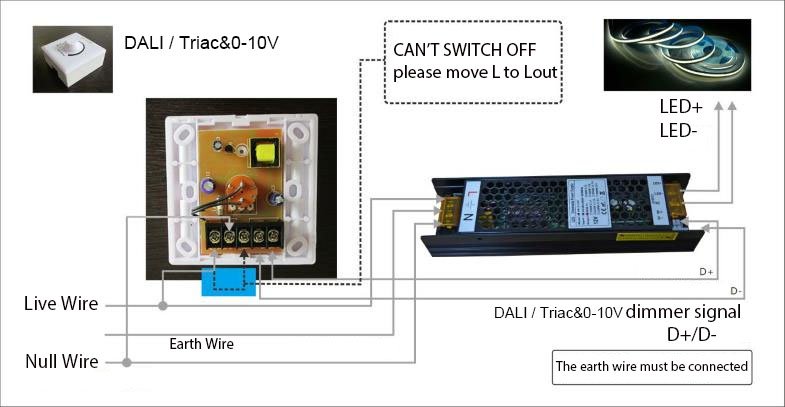

Aşağıda LED karartma güç kaynağının bağlantı şeması verilmiştir:
LED karartma güç kaynağı kullanımına ilişkin temel hususlar şunlardır:
1. Yeterli havalandırma ve ısı dağılımını korurken, kurulumun, sökmenin ve değiştirmenin uygun olduğundan emin olun. Duvara veya toprağa gömmeyin, su altına koymayın veya tamamen hava geçirmez veya kapalı ortamlarda kullanmayın.
2. Yanıcı ve patlayıcı olmayan katı yüzeylere monte edin ve elektrik çarpmasını önlemek için yaşlıların, çocukların veya evcil hayvanların erişebileceği alanlardan kaçının.
3. Giriş ve çıkış terminalleri arasında dayanıklı, güvenilir ve engelsiz temas sağlamak için elektrik güvenliği düzenlemelerine uygun olarak kurun ve bağlayın. Tüm metal muhafazayı güvenli bir sıfır potansiyelde tutmak için giriş topraklama kablosunun düzgün şekilde bağlanması gerekir.
LED Karartma Anahtarlama Güç Kaynağının Dört Temel Gereksinimi:
1. Giriş voltajı: AC100-120V~ veya AC200-240V~ (ürün etiketinde belirtildiği gibi). Tristörden berikarartma modugiriş voltajına göre çalıştığından, karartma etkisi yalnızca ilgili voltaj aralığında ayarlanabilir. Teknik sınırlamalar nedeniyle geniş voltaj aralıklarına (110V veya 220V) otomatik olarak uyum sağlayamaz. Ancak basit 0-10V veya 1-10V dim modları için geniş voltaj uyarlaması (110V veya 220V) mümkündür. Tristörümüz 0-10V ile uyumludur, dolayısıyla yalnızca tek voltaj aralıklarını (AC100-120V~ veya AC200-240V~) işleyebilir.
2. Çıkış voltajları: DC12V,24V,36V veya 48V (tam özellikler için ürün etiketine bakın). Güç kaynağı voltajının LED şerit modülünüzle eşleştiğinden emin olun; örneğin, 12V güç, 12V LED şeritlere karşılık gelir. Yanlış eşleştirme, şeridin yanmamasına, kolayca yanmasına veya güç kaynağının aşırı yüklenmesine ve hasar görmesine neden olabilir.
3. LED güç kaynağının nominal gücü ve gerçek yükünün doğru yapılandırılması::
A. Güç kaynağının nominal güç değeri, gerçek güç değeriyle eşleşmelidir. Örneğin, 12V100W olarak derecelendirilmişse, yaşlanma testi 12V100W'de yapılabilir.
B. Gerçek yük altında uzun süreli çalışma için, güç kaynağı yükü için belirli bir marjın korunması önerilir. Maksimum toplam yük (ışık kaynağının kendi güç tüketimi ve kabloların güç tüketimi dahil) nominal güç değerinin %80'ini geçmemeli ve uygun havalandırma ve ısı dağıtımı sağlanmalıdır.
4. Kurulum Ortamı Gereksinimleri:
A. Tipik olarak iç mekana özel IP20 veya dış mekana özel IP67 olarak kategorize edilen, gerçek kullanım koşullarına göre uygun koruma sınıfı güç kaynağını seçin. Güç kaynağı koruma değerleri için ürün etiketine bakın.
B. Normal ortam sıcaklığı: 0-30°C. Bu aralıkta çalışırken, tüm performans göstergeleri gelişmiş stabiliteyi ve uzun hizmet ömrünü gösterir.
C. Anormal ortam sıcaklıkları: -30°C'nin altındaki veya 50°C'nin üzerindeki sıcaklıklar ürün için yasaklanmış ortamlardır. -30°C'yi aşan veya 50°C'nin altındaki sıcaklıklar (0-30°C aralığının dışında) anormal koşulları (örn. aşırı soğuk veya sıcak) oluşturur. Bu tür koşullar altında belirli performans ölçütleri standart değerlerden sapabilir ve kararlılık tehlikeye girebilir. LED güç kaynağının istikrarlı ve güvenilir çıkış sunmasını sağlamak için gerçek yük oranını buna göre ayarlayın.
